多儀閥門 – 球閥 – 電動球閥系列

電動四通球閥

閥門型號：Q946F，Q946H
通徑規格：DN50～DN500
結構形式：“LL”型四通
閥體材質：碳鋼WCB、不銹鋼304、316、316L等
公稱壓力：PN10、PN16、PN25、PN40
適用溫度：-40℃～450℃
應用范圍：液體、氣體、油品、漿料及含固體顆粒介質
產品特點：可同時切換兩種介質的流向，實現一閥多用

電動四通球閥概述：

電動四通球閥是“X”型流道的四通四面座球閥，旋轉90度可同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。電動四通球閥替代了以前四個閥門的復雜操作，解除了所占空間大、成本高、操作煩瑣等問題，可實現正反供水切換，每旋轉90度，供水方式即能切換一次，操作簡單方便。

電動四通球閥特點：

電動四通球閥球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90時，能使相對的兩個通道實現兩兩互通。在電站系統中稱為雙向供水轉閥（在石化系統中也稱空氣換向切換閥），適用于液體、氣體、粉塵、漿料及含固體顆粒介質的循環系統，如電站機組冷卻器正反向循環供水系統。

電動四通球閥參數：

公稱通徑	DN15～DN200(mm)
公稱壓力	PN1.6、2.5、4.0、6.4MPa
連接形式	法蘭
結構形式	“LL”型四通
驅動方式	電動控制（可帶手動手輪）
使用溫度	-40℃～450℃
電源電壓	AC220V、AC380V、DC24（其他定制）
閥體材質	碳鋼WCB、不銹鋼304、316、316L等
密封材料	PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)

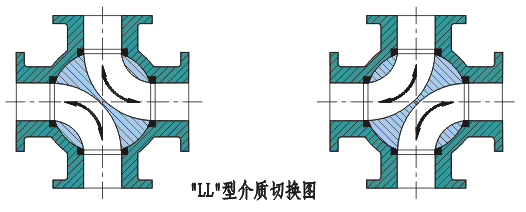

電動四通球閥換向原理：

“LL”型四通球閥只需操作板手或執行器將球體轉動90度，同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。

電動四通球閥可選功能：

	可選功能
防爆功能	防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4
調節功能	輸入輸出4-20mA、O- 5V.DC、0- 10V.DC
手動功能	可裝配手動裝置,開閥、關閥功能
控制形式	開關型，調節型，整體型
