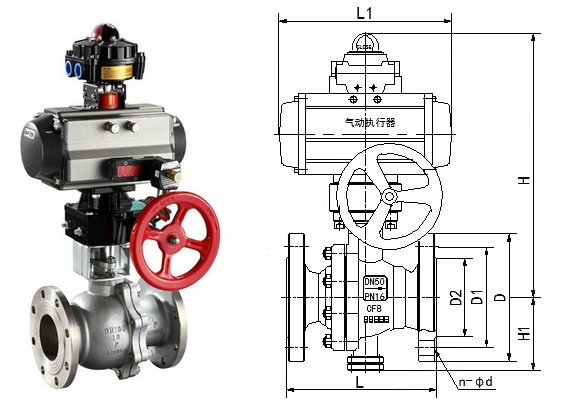

氣動球閥

氣動切斷球閥

閥門型號：Q641F，Q641H
通徑規格：DN15～DN300
結構形式：O型、V型
閥體材質：碳鋼、不銹鋼304、316、316L等
公稱壓力：PN16、PN25、PN40、PN64
適用溫度：-40℃～450℃
應用范圍：液體、燃?xì)?、蒸汽、油品、腐蝕性介質
產品特點：流阻力小，啟閉迅速，結構緊湊，適用范圍廣

氣動切斷球閥概述：

氣動O型切斷球閥(開關球閥)常用于要求快速關閉管路介質流通的場合，主要由單作用氣動執行器與O型球閥組成，具有緊急復位的功能，可在遇到突發故障或失去氣源時，快速關閉閥門，防止介質流入！氣動O型切斷球閥以壓縮空氣為動力源，且執行速度非?？?，具有高精準的開閉功能，可嚴密切斷管路中的流體，可就地控制和遠距離集中控制，提高了使用的安全性。

氣動切斷球閥產品特點：

1，氣動O型球閥可根據使用要求不同，選用金屬密封和軟密封結構，滿足不同工況場合。

2，密封性能極佳，結構易于密封，而且閥封能力隨著介質壓力的增高而增大。

3，氣動O型切斷球閥閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞。

4，流體阻力小，球閥全開時與管路形成全通道，介質基本可以毫無阻力的流過。

5，不僅能控制氣體，液體和蒸汽介質，也適用于控制污水和含有纖維的本質。

氣動切斷球閥技術參數：

公稱通徑	DN15～DN300(mm)
公稱壓力	PN1.6、2.5、4.0、6.4MPa
連接形式	法蘭式、螺紋、對夾
驅動方式	氣源驅動0.4-0.7Mpa（可帶手動裝置）
閥芯形式	O型、V型
適用溫度	軟密封≤180℃，金屬密封≤450℃
控制方式	開關型，調節型-可選防爆
閥體材質	碳鋼、不銹鋼304、316、316L等
密封材料	增強聚四氟乙烯，對位聚苯，金屬硬密封
適用范圍	液體、燃?xì)?/span>、蒸汽、油品、腐蝕性介質等
作用形式	單作用（彈簧復位-常開、常閉），雙作用（氣開氣關）

氣動O型切斷球閥動作原理：

當氣動O型球閥壓縮氣體通過電磁閥或其他控制器進入氣缸的一端，推動活塞開始移動，通過活塞桿，曲柄，立軸等傳動機構，使球芯以立軸為中心旋轉90度，使球閥由開（或關）的狀態變?yōu)殛P(guān)（或開）的狀態，達到對管道內介質的自動控制。氣動開關球閥在氣缸式執行機構側面有兩個G1/4"的螺孔，可以通過連接板安裝電磁換向閥，頂部也有兩個M10X1的螺孔，可以通過支承件安裝兩個行程開關，中心旋轉頂端可用扳手進行手動操作。

氣動O型切斷球閥零件材料：

零件名稱	材料
閥體閥蓋	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨、硬質合金等
適用介質	液體、氣體、蒸汽、油品及其它腐蝕性介質等
