多儀閥門 – 截止閥 – 氣動截止閥系列

氣動高溫截止閥

閥門型號：J641H，J641Y，J641W
通徑規格：DN50～DN300
結構形式：直通
閥體材質：鍛鋼、不銹鋼304、316、316L、鉻鉬鋼
公稱壓力：PN160-PN320
適用溫度：-29℃-550℃
應用范圍：鋼鐵、冶金、電廠、熱電等企業
產品特點：耐沖刷，密封可靠，耐磨、抗擦傷性能好，耐高溫高壓

氣動高溫截止閥簡介：

氣動高溫截止閥是使用壓縮氣體控制閥門開關的的截止閥，他的開關均由壓縮氣體的供給來執行，帶有散熱裝置的啟閉裝置、采用對焊或法蘭方式與管道連接，適用于高溫高壓場的兩位控制和開關操作。

氣動高溫截止閥技術參數：

驅動方式：氣動控制

氣密封試驗：05-0.7mpa

連接方式：法蘭式、對焊式

公稱壓力：16、25、32MPa

適用溫度：425℃ 450℃ 500℃ 550℃

用途：鋼鐵、冶金、電廠、熱電等企業

閥體材質：鍛鋼、不銹鋼304、304L、316、316L、鉻鉬鋼

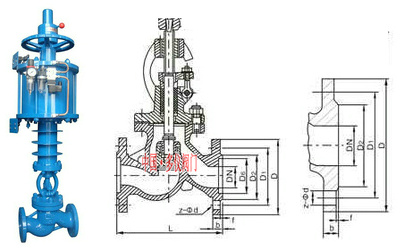

氣動高溫截止閥結構圖

氣動高溫截止閥原理：

氣動高溫截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，閥門操作方便、靈活。氣缸使用介質：壓縮空氣，氮氣。氣動截止閥結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。

氣動高溫截止閥性能規范：

公稱壓力	16.0--32.0（Mpa）
殼體試驗	24.0--48.0（Mpa）
密封試驗	17.6--35.0（Mpa）
供氣壓力	0.4--0.7（Mpa）
適用介質	C:水、油品、蒸汽；P:氮氫混合氣；R:堿液、液氨
